技术丨外墙保温施工节点处理工艺，图文详细说明

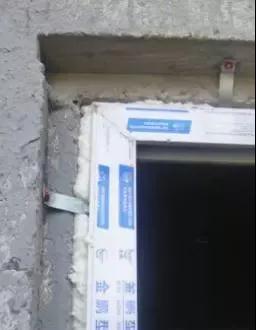

细部节点一：窗盘、侧保温施工

窗框四周预留混凝土高低口，为窗框四周保温浆料翻包提供施工界面。

细部节点二：凸窗保温施工

凸窗下面侧板及内侧均做保温

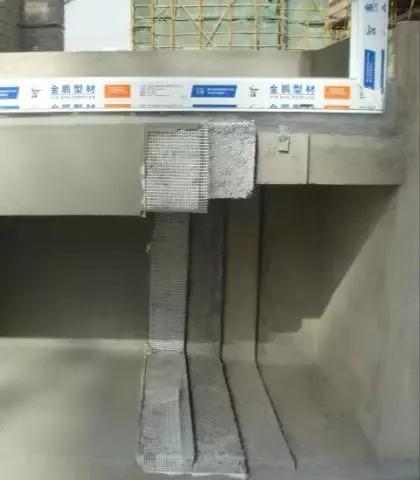

细部节点三：阳台、雨棚、空调板保温施工

挑板部位保温节点网格布翻包、滴水线细节处理

细部节点四：窗洞口网格布加强

门窗周边加强网格布，铺贴正确

细部节点五：墙面阴阳角网格布翻包

阳角节点

阴角节点

阴阳角网格布左右搭接，阳角搭接长度不小于20cm，阴角搭接长度不小于10cm。

细部节点六、屋面构造示意图

屋面保温为倒置式，每道工序经监理隐蔽验收，质量记录齐全。

细部节点七：女儿墙内侧防火隔离带

女儿墙内侧采用A级必燃泡沫玻璃层防火构造；

细部节点八、穿墙螺栓及出墙管预留洞处理

为防止渗漏水，墙体螺杆洞和空调洞口制定节点图，现场严格按照节点要求施工。
